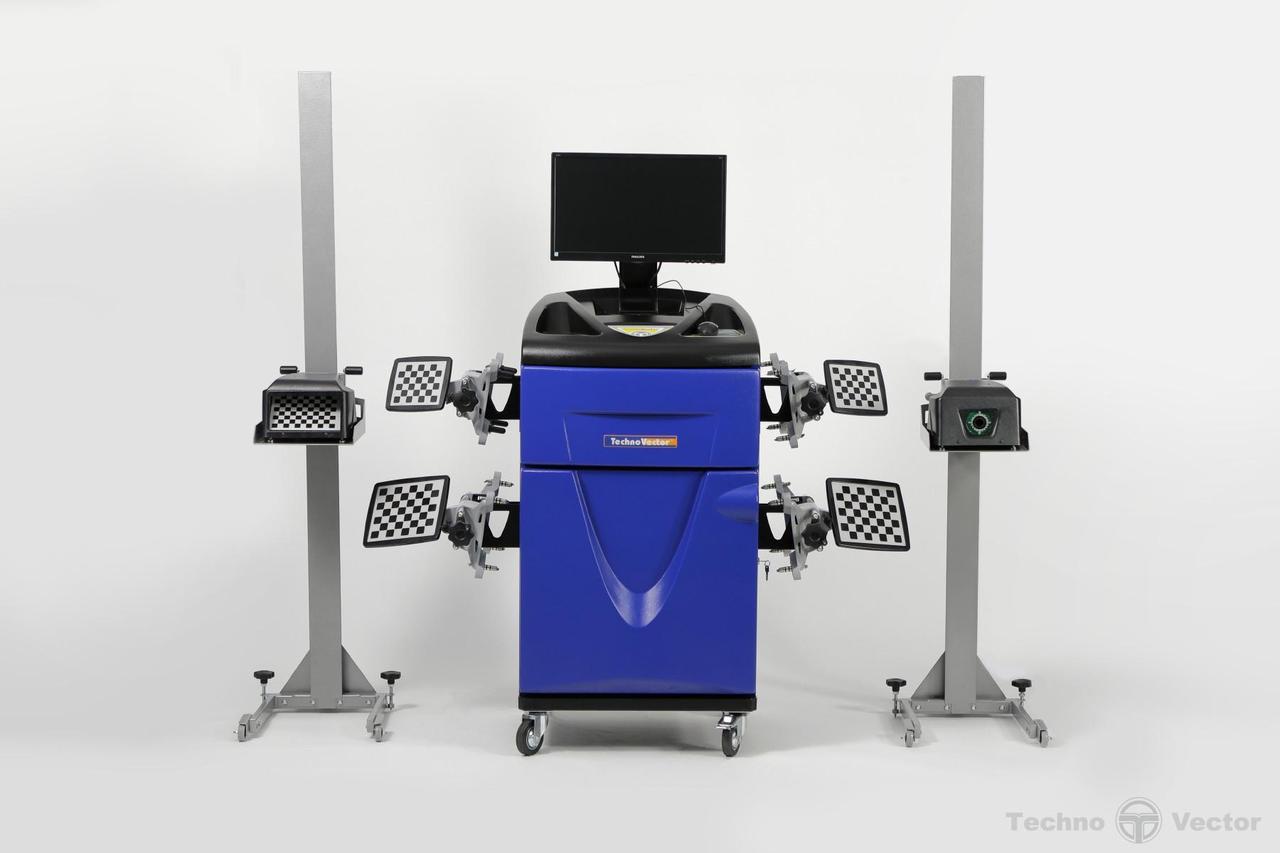

Техно Вектор 7 V 7202 MC

Техно Вектор 7 V 7202 MC

Применение 3D стендов классической конструкции порой невозможно из-за конфигурации рабочего места.
Стенды Техно Вектор 7 серии MC разработаны с учетом многолетнего опыта установки 3D стендов в различных условиях.

Особенности и преимущества:

Универсальность:

• Подходит для использования на любом 4-х стоечном подъемнике.
• Подходит для использования на ножничном подъемнике.
• Подходит для использования на яме без дополнительного оборудования.
• Нет ограничений по расстоянию между подъемником и фронтальной стеной.

Мобильность:

• Система машинного зрения вписывается в размеры подъемника (ямы).
• Измерение и регулировка на любой высоте подъемника.
• Нет привязки к рабочему месту.
• Регулируемые магнитные крепления блоков камер.
• Полностью беспроводное подключение.

Компактность и удобство:

• Мобильность блоков и надежность крепления позволяет снизить вероятность их повреждения.
• Блоки камер устанавливаются всего на расстоянии 900 мм от передних поворотных платформ.
• Компактные мишени из магниевого сплава значительно повышают удобство работы.
• Возможность подключения проводов питания и передачи данных дает возможность эксплуатации в режиме 24/7.

Техно Вектор 7 MC Комплект поставки:

1.Система машинного зрения.
   -Блок-камера с измерительной камерой и дополнительной камерой.
   -Блок-камера с измерительной камерой и мишенью.
   -Дополнительная камера и мишень используются для вычисления взаимного положения блоков камер           относительно друг друга.
   -Компактные референтные мишени.

2. Рабочее место (стойка).
Эргономичная стойка, на которой расположены элементы управления. Полноценное рабочее место.
Компьютерная стойка V-серии представляет собой металлическую конструкцию с декором из ударопрочного пластика и полкой под полноразмерную клавиатуру. Эргономичная рабочая панель управления, беспроводной пульт управления, современный, высокоскоростной процессор, 21,5 дюймов LCD цветной широкоформатный монитор, цветной струйный принтер, программное обеспечение Техно Вектор с трехмерной визуализацией.

3. Передние поворотные платформы.
Обеспечивают поперечную разгрузку передних колес;
Могут использоваться с 3D стендами сход-развал любой марки;
Грузоподъемность комплекта - 2000кг;
Габариты платформы по основанию - 370х375х50 мм.

4. Компьютер.
Компактный и мощный компьютер практически не занимает место.
Предустановлена современная операционная система Windows 10.
Предустановлено программное обеспечение "Техно Вектор" и база данных параметров автомобилей.

5. Пульт дистанционного управления.
Пульт дистанционного управления имеет эргономичную форму и позволяет уверенно управлять компьютером на расстоянии до 10 м
Пленочная клавиатура, кнопки которой, дублируют функциональные клавиши основной панели управления.
Связь между компьютером и пультом осуществляется по радиоканалу 2.4 ГГц.

6. Колесные адаптеры с мишенями.
Предназначены для регулировки развал-схождения колес автомобилей с диаметром дисков 12-24", включая автомобили с низким бампером (спойлером).
Благодаря механизму синхронизации, ось мишени всегда совпадает с осью колес автомобиля.
Компактные, легкие и прочные мишени, изготовленные по собственной технологии.
В мишенях отсутствуют электронные компоненты, и они не нуждается в калибровке.

7. Стопор руля и упор для тормоза.
Упор тормоза используется для фиксирования педали тормоза в нажатом положении при проведении измерения углов установки колес автомобиля.
Стопор руля используется при проведении регулировок узлов подвески для фиксации руля после установки его "прямо".

ПРОГРАММНО-МАТЕМАТИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ВЕКТОР
3D ВИЗУАЛИЗАЦИЯ
3D визуализация модели шасси автомобиля обеспечивает наилучшую наглядность и легкость восприятия информации;
Колеса и 3D шкалы на экране позиционируются согласно измеренным значениям параметров, позволяя с одного взгляда увидеть общую картину углов установки колес;
Вся информация на экране обновляется в режиме реального времени;
При регулировке можно выбрать любой подходящий вид: для каждого колеса, для передней или задней подвески, общий вид, схему геометрических отклонений и 2D режим с крупными и хорошо читаемыми шкалами;
Печатные отчеты также могут включать в себя 3D изображения, показывающие положение колес до и после регулировки.

СОВЕРШЕННЫЕ ТЕХНОЛОГИИ
Исключительно быстрая скорость обновления данных. ПО может обрабатывать изображения со скоростью до 40 кадров в секунду;
Обнаружение частично заслонённых мишеней*;
Многопроходный алгоритм обнаружения мишеней позволяет работать при сильной освещённости;
Многопоточная архитектура программы максимально использует все возможности современных многоядерных процессоров.
Программное обеспечение не зависит от разрешения монитора и может корректно отображаться на любом современном экране, включая 4К**;
Быстрые переходы. Все экраны создаются при старте программы, чтобы обеспечить максимальную скорость работы со стендом;
Обширная база данных автомобилей также загружается в память при запуске программы, благодаря чему поиск и навигация по доступным моделям автомобилей происходит без каких-либо задержек;
* - может быть закрыто не более, чем 30% площади мишени. Для обеспечения наибольшей точности, программное обеспечение при измерении требует, чтобы мишень была полностью видна
** - рекомендуются мониторы с соотношением сторон 16:10 и 16:9

ИЗМЕРЕНИЯ
Программное обеспечение использует самые современные методы для максимально точного определения положения мишеней в трехмерном пространстве;
Специальный алгоритм сглаживания увеличивает стабильность и устраняет дрожание показаний, но вместе с тем незамедлительно реагирует на любое изменение;
Программное обеспечение может автоматически определить начало движения подъемника при регулировке автомобиля и скорректировать отображаемые значения, даже если плоскость подъемника не сохраняется после его подъема или опускания;
Поддерживаются две плоскости, относительно которых производятся измерения: откалиброванный горизонт или плоскость, вычисленная по колесам автомобиля*;
Режим "Вывешенные Колеса" позволяет производить регулировку автомобиля при поддомкрачивании автомобиля, а также в случае, если для регулировки схождения необходимо вывернуть руль.
* Измерение в плоскости горизонта доступно только в стендах со стационарно установленными камерами.

ИНТУИТИВНЫЙ И НАСТРАИВАЕМЫЙ ПОРЯДОК РАБОТЫ
Простая работа с программой: используются только 4 кнопки в нижней части экрана;
Специальные анимированные изображения напомнят мастеру провести необходимые перед регулировкой действия;
Программное обеспечение сохраняет все заказы и все измерения. Мастер может просмотреть их в любое время;
Программное обеспечение хранит историю всех калибровок. Их результаты и качество может быть просмотрено в любое время;
Навигация по экранам программы может быть произведена с помощью горячих клавиш на пульте дистанционного управления или клавиатуре.
Режим камера для заезда позволяет отображать на экране видео поток подключенной к стенду веб-камеры, чтобы упростить управление автомобилем при его заезде на рабочее место;
Большое количество настроек, позволяющих настроить поведение стенда "под себя". Например:
* Большой набор настроек распечатываемых отчетов: 2D/3D режим, тексты, логотип, и т.д.

* Автоматические переходы доступны там, где это возможно. Например, программное обеспечение автоматически определяет начало прокатки автомобиля в режиме компенсации и не требует нажатия на какие-либо клавиши;

* Мастер может выбрать режимы по умолчанию (компенсация, измерение, регулировка);

* Многие другие настройки для тонкой настройки основных рабочих режимов программы;

БАЗА ДАННЫХ
Содержит более 40000 моделей автомобилей;
Модели автомобилей содержат информацию, изображения и видео по идентификации модели, подготовительным работам, методам регулировки развала, схождения и других параметров подвески автомобиля;
Пожизненные бесплатные обновления базы данных;
Позволяет добавлять неограниченное количество пользовательских моделей с возможностью импорта и экспорта (особенно важно для новых моделей автомобилей и рынков с местными производителями, которые ещё не присутствуют в базе данных Техно Вектор)

ПРОЧИЕ ВОЗМОЖНОСТИ
Экран статистики отображает важную информацию о производительности стенда: количество измерений, среднее время регулировки и т.д.
Таблицы требуемых значений давления в шинах присутствуют для большинства моделей в базе данных
Доступен экспорт данных заказов в Excel или другие программы для работы с электронными таблицами с помощью функции "Экспорт в CSV"
Поддержка ASA Network
