* При монтаже на расстоянии более 2200мм от передних поворотных платформ обеспечивается работоспособность стенда от самого нижнего положения подъемника до высоты 1700мм.
** Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.
| Наименование параметра |
Диапазон измерений |
Макс.
погрешность
измерений |
Сред.
статист.
погрешность |
| Углы установки передних колес |
| Углы развала колес |
±8º |
±3' |
±2' |
| Угол суммарного схождения передних колес |
±5º |
±3' |
±2' |
| Угол продольного наклона шкворня |
±19º |
±8' |
±5' |
| Угол поперечного наклона шкворня |
±19º |
±8' |
±5' |
| Максимальный угол поворота колес |
±45º |
±10' |
±5' |
| Углы установки задних колес |
| Углы развала колес |
±8º |
±3' |
±2' |
| Угол суммарного схождения колес задней оси |
±5º |
±3' |
±2' |
| Углы индивидуального схождения колес задней оси |
±2,5º |
±3' |
±2' |
| Углы симметрии |
| Угол смещения передней оси |
±2,5º |
±3' |
±2' |
| Угол смещения задней оси |
±2,5º |
±3' |
±2' |
| Угол движения |
±2,5º |
±3' |
±2' |
| Угол отклонения геометрии оси |
±2,5º |
±3' |
±2' |
| Наименование параметра |
Значение |
| Напряжение, В |
220 ± 10% |
| Частота, Гц |
50/60 |
| Диапазон крепления колесного адаптера (захвата), дюймы |
12 ÷ 24 |
| Рабочая температура, °С |
+10 ÷ +35 |
| Потребляемая мощность, Вт |
350 |
| Масса, нетто, Кг, |
280 |
| Масса, брутто, Кг |
390 |
| Объем, м3 |
1,7 |
| Количество мест в упаковке |
7 |
| Климатическое исполнение прибора по ГОСТ |
ГОСТ 15150-69Технология WideScope - самая широкоугольная система машинного зрения, не имеющая аналогов в мире.
Ключевое преимущество WideScope – значительное расширение предельных характеристик системы машинного зрения.
Технология WideScope уменьшает измерительную высоту.
Схемы углов обзора камер стендов Техно Вектор 7 с технологией WideScope
* - для настенного варианта (тип К).
** - характеристики камер различаются для диапазонов 1200-2550 мм и 2550-3500 мм, при расстоянии более 2550 мм - увеличивается измерительная высота.
Влияние расстояния от центра поворотных платформ до камер на диапазон рабочих высот подъемника для Техно Вектор 7 (2 камеры).
Двухкамерные стенды сход-развал Техно Вектор 7 могут использоваться как на яме так и на подъемнике, для предварительного расчета рабочих высот подъемника можно воспользоваться приведенной ниже системой.
Для определения измерительной высоты - меняйте положения ползунков под свои параметры, так же эти значения можно установить в полях ввода.
- ползунок внизу - изменяет расстояние от передних поворотных платформ до камер;
- ползунок справа - изменяет предполагаемую регулировочную высоту.
На измерительной высоте мастер должен корректировать положение руля и иметь доступ в салон автомобиля.
- Без технологии WideScope (аналогичные стенды других производителей) измерительная высота такова, что мастер вынужден использовать стремянку или подставку, либо задействовать механизм подъема камер, если он есть.
- С технологией WideScope измерительная высота находится на минимально возможном уровне, все действия исключительно удобны. При монтаже стенда на расстоянии 2000мм от передних колес измерительная высота составляет 300мм.
- 4-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне от уровня пола* до регулировочной высоты (1700 мм), без использования механизмов перемещения камер, ступенек или подставок.
- 2-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне высот подъемника от 900 — 1700 мм* от пола.
* зависит от расстояния до передних колес, значения указаны для расстояния 2000мм
Технология WideScope расширяет допустимые диапазоны расстояний при монтаже:
- Минимально близкое (от 1200 мм) расположение камер к подъемнику или яме по сравнению с аналогичными стендами других производителей. Минимальные требования к размерам помещения сервиса от 6550 мм.
- «Дальнобойность» - возможность установки корпуса видеокамер на большом расстоянии. Особенно важно при настенном размещении стенда, когда стена находится на большом расстоянии (3 - 4 метра) от рабочего места.
Технология WideScope повышает стабильность работы:
- Возможность продолжать работу даже при частично закрытом или поврежденном изображении мишени!
|
|

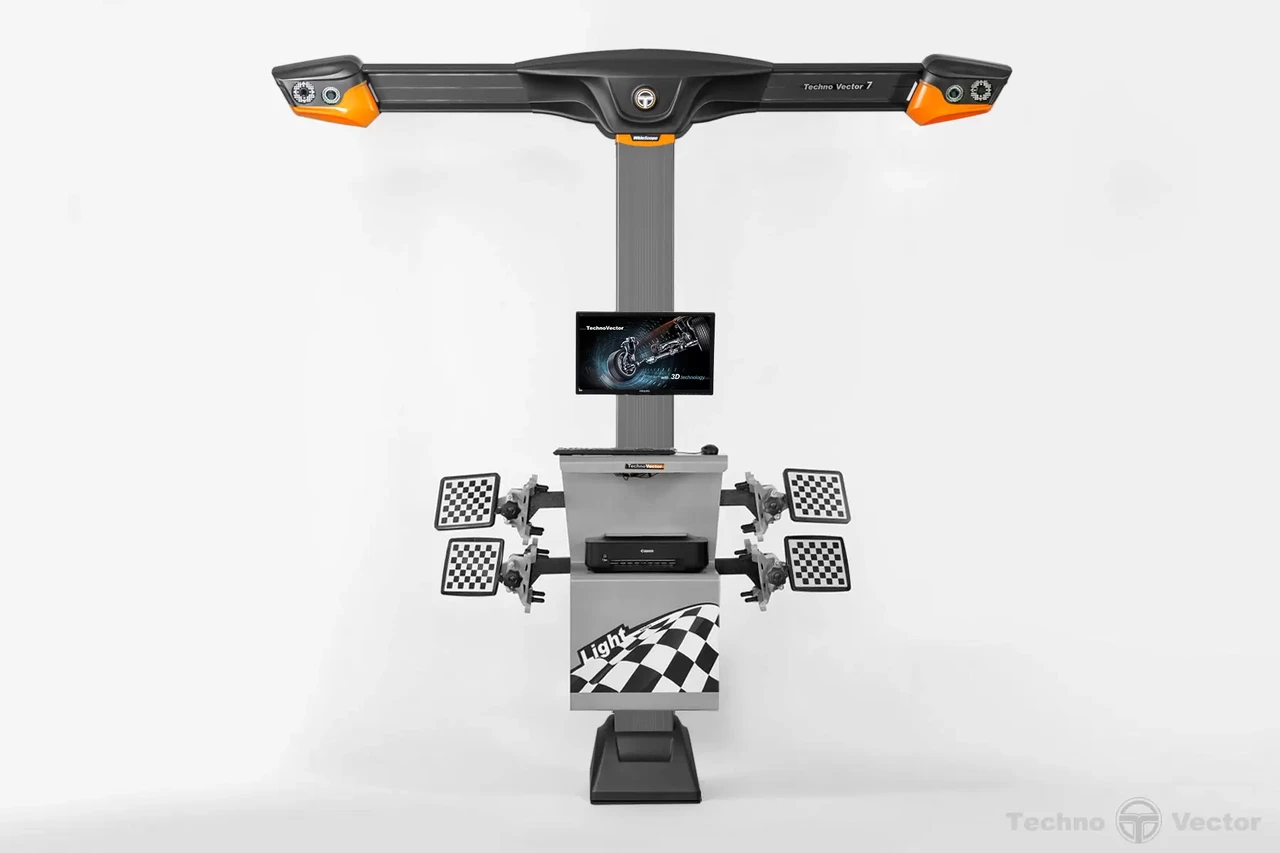

Стенд сход-развал 3D Техно Вектор 7 PRO
