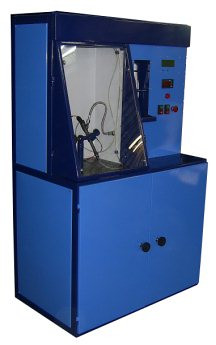

Диагностический стенд М-108 для форсунок Common Rail и А-04

Диагностический стенд М-108 для форсунок Common Rail и А-04
  • Под заказ
  • Код: М-108

5 098 010 Тг.

Диагностический стенд М-108 для форсунок Common Rail и А-04
5 098 010 Тг.
Под заказДиагностический стенд М-108 для форсунок Common Rail и А-04
Купить
+77273172553
  • +77019392144 (WhatsApp)
  • +77074072144 (WhatsApp)
Купить
+77273172553
  • +77019392144 (WhatsApp)
  • +77074072144 (WhatsApp)
  • График работы
  • Адрес и контакты
возврат товара в течение 14 дней за счет покупателя

Стенд М-108 предназначен для диагностики форсунок Common Rail производства Bosch, Siemens (в том числе пьезо) и форсунок А-04.

Стенд предназначен для работы в помещениях при температуре от 10°С до 35°С, относительной влажности 65% при температуре 20°С, атмосферном давлении от 650 мм рт. ст. до 800 мм рт. ст. Климатеческое исполнение УХЛ 4 ГОСТ 15150-69.

На стенде для диагностики форсунок можно проверить следующие параметры:
― минимальную длительность импульса срабатывания форсунки (BIP ― сигнал);
― минимальное давление срабатывания форсунки;
― производительность форсунки в различных режимах.

Управление поддерживанием давления в системе подачи топлива к форсунке, длительностью импульса открытия форсунки, электроклапанами подачи топлива в мерные ёмкости стенда, осуществляется при помощи модулятора. Модулятор включает и ЖК-дисплей, на котором отображается информация при проведении тестов. Управление модулятором производится с помощью пульта управления через ИК-порт, расположенный на приборной панели стенда.

Диагностический стенд для форсунок М-108 состоит из корпуса, системы топливоподачи, системы термостабилизации топлива, электрооборудования и мерного блока. Питание электрооборудования стенда осуществляется от трёхфазной сети переменного тока 380 В, 50 Гц.
В комплект поставки стенда М-108 входят также дополнительные принадлежности для тестирования форсунок.
В комплект поставки Модулятора сигналов "Common Rail" входит два кабеля с прозрачной изоляцией для электромагнитных инжекторов с разъемами для BOSCH и грузовых инжекторов, и кабель с красной изоляцией для пъезо инжекторов SIEMENS, BOSCH.

Характеристики стенда:

- проверка 1-ой форсунки
- ж/к дисплей
- дистанционное управление модулятором сигналов
- регулирование давления в аккумуляторе от 100 до 1600 бар
- мензурочная система измерения:
    замер подачи
    замер обратки

 40 мл/ 135 мл
 40 мл/ 135 мл
- частота включения форсунки 16 Гц
- длительность импульса открытия форсунки 160 – 5000мкс
- наличие насоса подкачки
- наличие манометра контроля давления в линии подкачки топлива
- длительность импульса открытия форсунки 160 – 5000мкс
- тонкость фильтрации топлива 2 мкм
- объем топливного бака 20 л
- температурный контроль тестовой жидкости в диапазоне 0-100±3 град.С
- защитный экран оргстекло (h=6мм)
- питание 380В, 50 Гц
- максимально потребляемая мощность 5,5 кВт
- масса 250 кг
- габариты 1050x1690x665 мм



Комплект поставки:


Артикул Наименование
М-108 Стенд для диагностики форсунок Common Rail
  Трубопровод высокого давления в защитной оплетке М12хМ14 (600 мм)
  Трубопровод высокого давления в защитной оплетке М14хМ14 (600 мм)
CR-024 Адаптер для форсунок Renault Premium 0 445 120 003, 004, 009, 010, 014, 015, 019, 020
CR-027 Адаптер для форсунок MAN 0 445 120 044, 024, 053, 055, 056, 068, 154
CR-028 Адаптер для форсунок MAN 0 445 120 030, 061, 040, 041, 083, 100, 110, 111, 164, 165, 217, 218, 219
CR-029 Адаптер для форсунок IVECO 0 445 120 007, 018, 028, 032, 046, 054, 057, 069, 075, 079, 103, 113, 114, 182, 183, 208, 209, 210, 211, 212
  Штуцер подачи D=6 мм
  Штуцер подачи D=6 мм
  Фитинг прямой 6512 6-1/8
  Кабель для форсунок BOSCH
  Кабель для форсунок с винтовым зажимом
  Кабель для форсунок пьезо BOSCH, SIEMENS (красная изоляция)
  Адаптер отвода топлива форсунки BOSCH
  Наконечник распылителя D 7 мм
  Наконечник распылителя D 9 мм
  Виброопора



vkontakte facebook twitter
Характеристики
Основные
Страна производительРоссия
Гарантийный срок12 (мес)
Информация для заказа
  • Цена: 5 098 010 Тг.
