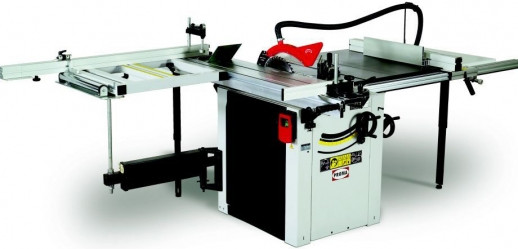

Деревообрабатывающий форматно-раскроечный станок

Форматно-раскроечный механизм PKS – 315 F применяется для продольного и поперечного распила деревянных изделий различных пород, напольного покрытия из ДВП, фанеры, материалов, похожих по составу и плотности на древесину. Станок изготовлен на базе современных и лучших технологий, конструкций, которые используется в круглопильных устройствах компании PROMA.

В механизме PKS – 315 F есть диск для подрезки, покупаемый отдельно. Он вращается в сторону заготовки и благодаря подготовительному надрезу дает возможность рассекать отделываемое изделие без возникновения сколов. Детали, определяющие направление движения каретки, выполнены из стали покрытой хромом и им характерны правильность производства и износоупорность. Каретка произведена из очень крепкого сплава алюминия и обладает устойчивым к ржавчине покрытием, обеспечивающим большой период использования.

Такие устройства очень распространены в частном бизнесе, при выпуске небольших партий, в мастерских, при изготовлении мебели.

Технические характеристики

Напряжение    400В
Мощность приводного двигателя    3800Вт
Максимальная высота пропила    100 мм. при 90° (диск ?315 мм.) 80 мм. при 45° (диск ?315 мм.)
Максимальный размер от пильного диска до направляющего упора    1260мм
Размер основного стола    385х800мм
Размер дополнительного чугунного стола    440х800мм
Размер дополнительного стального стола    440х800мм
Размер подвижного стола    1550х270мм
Размер дополнительного заднего стола    310х500мм
Размер каретки    680х580мм
Пильный диск    315х30х3мм
Скорость вращения пильного диска    4000об/мин.
Подрезной диск    90х20х3мм
Скорость вращения подрезного диска    5800об/мин.
Перемещение каретки    1470мм
Размеры (ДхШхВ)    2450х2470х1200мм
Масса    255кг

Комплектация

Фанерная коробка №   1
Стол дополнительный (чугун)    1шт
Стол дополнительный (сталь)    1шт
Каретка    1шт.
Гофрированный шланг ?110мм    1шт.
Гофрированный шланг ?30мм    1шт.
Резиновая опора    4шт.
Защитный кожух пильного диска    1шт.
Поворотный кронштейн каретки    1шт.
Задний стол    1шт.
Транспортир    2шт.
Подрезной диск    опция (приобретается отдельно)
Фланец гофрированных шлангов    1шт.
Штурвал в сборе    2шт.
Защитный кожух эл. блока управления    1шт.
зажим режущего материала    1шт.
Хомут шланга o110мм.    2шт.
Хомут шланга o30мм.    2шт
Упор для режущего материала L-450мм    1шт.
Болт М8 L-35мм.    8шт.
Болт М8 с квадратной головкой    3шт.
Шайба o8    11шт.
Гайка М8    7шт.
Инструмент
Пруток 10мм L-280мм    1шт.
Ключ комбинированный плоский    1шт.
Ключ шестигранный 3,4,5,6 мм    4шт.
Ключ плоский 13х17    1шт.
Отвёртка шлицевая    1шт.
Фанерная коробка №   2
Подвижный стол    1шт.
Приспособление для безопасной подачи материала    1шт.
Линейка дополнительных столов    1шт.
Упор для режущего материала L-образный    1шт.
Упор для режущего материала дополнительных столов    1шт.
Опора раздвижная    2шт.
Опора заднего стола    1шт.
Крючок поддержки гофрированного шланга o30 мм    1шт.
Защитный экран    1шт.
Пластина с роликом    1шт.
Упор с тонкой регулировкой    1шт.
Механизм точного перемещения упора    1шт.
Палец зажима режущего материала    1шт.
Зажим (болт +пластина)    1шт.
Рукоятка подвижного стола    1шт.
Профиль жесткости соединения дополнительных столов    1шт.
Упор для режущего материала с раздвижной линейкой    1 шт.
Стопор подвижного стола    1шт.
Опора каретки    1шт.
Инструкция по эксплуатации
