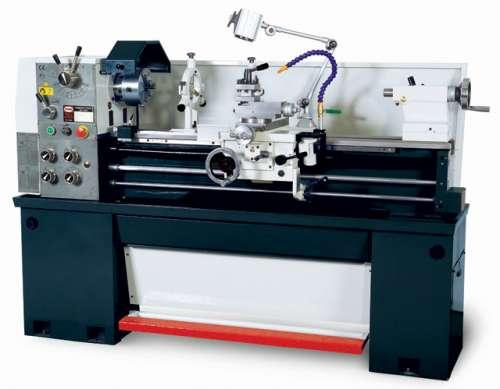

Токарно-винторезный станок SPD-1000P

Станки SPD-1000P применяются для механической обработки шаровидных и конических изделий и деталей. Высокопрочный режущий элемент равномерно обтачивает целевой объект до необходимых размеров или до придания детали требуемой формы.

Представленная модель используется для выполнения следующих задач:

• Подрезка торцов и отрезание отдельных частей.
• Обточка и растачивание.
• Накатка рифленей.
• Нарезание резьбы.
• Сверление и расширение технических отверстий.

Устройство установки

Станок SPD-1000P представляет собой установку с тумбами, которые служат опорами для крепления станины, деталей передвижения задней бабки и суппорта. Коробка передач вместе со шпиндельной бабкой размещены на станине. Наравне со шпинделем с зажимным патроном в устройстве шпиндельной бабки используются коробка скоростей и блок управления. Техника оборудована лампой, обеспечивающей качественное освещение рабочей области.

Устройство суппорта – это система в которую входят каретки и поперечные салазки, а кроме того, поворотная часть, оснащенная держателем режущего элемента и деталями, которые обеспечивают передвижение верхних салазок в ручном режиме. Оператор станка может передвинуть поперечные салазки как вручную, так и механическим путем. То же относится и к кареткам суппорта.

Фартук установлен на каретке. Назначение данной детали состоит в передаче вращения суппорту. Реализация системы блокировки фартука полностью исключается возможность единовременного передвижения кареток и поперечных салазок. Установленные на станине ходовые вал с винтом передают энергию к фартуку от коробки передач.

Фартук станка закреплен непосредственно на каретке. Основная задача, которую он выполняет, заключается в переводе вращающего усилия к суппорту. При этом в фартуке предусмотрен механизм блокировки, благодаря которому исключается возможное одновременное передвижение поперечных салазок и каретки. От коробки подач к фартуку движение переносится за счет ходового вала и ходового винта. Расположены эти элементы на передней части станины, и, для надежности, придерживаются опорами.

Комплектация станка также включает мобильный и стационарный люнеты. Первый устанавливают на каретку, а второй – на станину.

Дополнительная информация

Все подвижные детали шпиндельного узла и коробки скоростей смазываются в масляной ванне.
Токарная обточка цилиндрических поверхностей.
Нарезание резьбы.

Технические характеристики

Напряжение    400 В
Потребляемая мощность    1500 Вт
Длина обточки    1000мм
Диаметр обточки над станиной    358 мм
Диаметр обточки над суппортом    223 мм
Диаметр обточки над съёмной станиной    502мм
Отверстие шпинделя    38мм
Конус шпинделя    Мк5
Конус пиноли    Мк3
Вылет пиноли    120мм
Макс. высота резцов    16мм
Диапазон оборотов шпинделя    70-2000 об/мин (9ст.)
Метрическая резьба    0,45 — 10 мм (27 ст.)
Дюймовая резьба    2 — 40 ниток/дюйм (20ст.)
Продольная подача    0,026 — 0,491мм/об (34ст.)
Поперечная подача    0,007 — 0,133 мм/об (31ст.)
Масса    500кг
Размеры (ДхШхВ)    1815х590х1190 мм

Комплектация

Патрон 3х кулачковый Ø160 мм    1шт
Кулачки обратные (комплект)    1 шт
Патрон 4-х кулачковый Ø160мм    1шт
Планшайба Ø300мм    1 шт
Люнет подвижный    1шт
Люнет стационарный    1шт
Сменная шестерня z-40    1шт
Маслёнка    1шт
Отвёртка шлицевая    1шт
Отвёртка крестовая    1шт
Червячный вал    1шт
Червячное колесо    1шт
Штифт    2шт
Болт м8х35    2шт
Невращающийся центр Мк 3    2шт
Втулка переходная Мк 5-Мк 3    1шт
Ключи шестигранные 2,3,4,5,6,8    6шт
Ключ патрона    2шт
Ключ резцедержателя    1шт
Ключи рожковые 9х11, 10х12,12х14    3шт
