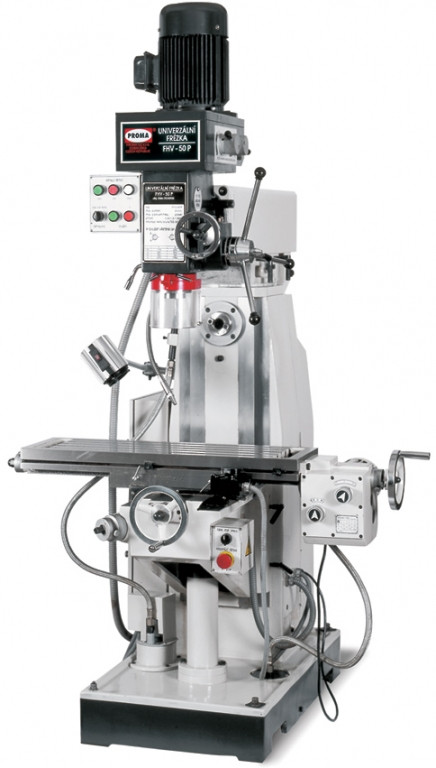

Универсальный фрезерный станок FHV-50P Proma

Вертикально-фрезерный станок FHV-50P оснащен системой охлаждения, автоматической продольной подачей стола и тонкой подачей шпинделя, а также регулировкой глубины сверления.

Станок обеспечивает точную подачу сверла и регулировку скоростей.

Устройство находит применение в ремонтных мастерских и цехах, на мелком и крупном серийном производстве для обработки корпусов, а также деталей, выполненных из черных и цветных металлов.

Виды работ, выполняемых на станке FHV-50P

На этой модели можно выполнять такие виды работ, как:

• обработка осевым режущим инструментом,
• сверление,
• нарезка резьбы - внутренней и внешней,
• фрезерование.

Особенности вертикально-фрезерного станка

Станок отличается от остального модельного ряда возможностью выполнять фигурную проточку, удобным управлением шпинделем станка, возможностью выбирать скорость, цифровым дисплеем, который позволяет контролировать работу, а также широким опорным основанием, выполненным из чугуна, которое делает станок устойчивым.

Технические характеристики

Напряжение    400В
Потребляемая мощность    1500Вт
Макс. диаметр сверления    50мм
Макс. диаметр горизонтальной фрезеровки    100мм
Макс. диаметр вертикальной фрезеровки    25мм
Диапазон оборотов горизонтального шпинделя    80-1300 об/мин (9ст.)
Диапазон оборотов вертикального шпинделя    115-1750 об/мин (8ст.)
Угол наклона фрезерной головки    ±60 градусов
Размер стола    800х240мм
Конус шпинделя    Мк4
Поперечный ход стола    255мм
Автоподача продольная    24-720мм/мин.
Ход шпинделя    120мм
Расстояние от вертикального шпинделя до стола    80-435мм
Расстояние от вертикального шпинделя до станины    260-540мм
Расстояние от горизонтального шпинделя до стола    30-210мм
Одно деление нониуса – продольный ход    0,02мм
Одно деление нониуса – продольный ход    0,02мм
Одно деление нониуса – тонкая подача шпинделя    0,02мм
Т-образный паз стола    14мм
Габариты    1280х1100х1920мм
Масса    700кг

Комплектация

Оправка для патрона MK 4 В18    1шт
Оправка расточная    1шт
Патрон сверлильный 1-16 В18    1шт
Штурвал подачи стола    2шт.
Штурвал тонкой подачи шпинделя    1шт.
Рукоятка консоли    1шт.
Сухари Т-образного стола    4шт.
Ручки для перемещения пиноли шпинделя:    3шт.
Ручка для штурвала тонкой подачи шпинделя    1шт.
Штанга М14х420 и М14хх290 для крепления инструмента    2 шт.
Оправка горизонтального шпинделя L 395 ? 22 и 27мм    2шт.
Защитный экран    1 шт.
Инструмент:
Ключ свёрлильного патрона    1 шт.
Ключ торцевой шестигранный 5мм    1 шт.
Ключ рожковый 21х24    1 шт.
Клин для снятия инструмента    1 шт.
Патрон цанговый с цангами 4,5,6,8,10,12,16мм    Комплект
Инструкция по эксплуатации
